概述
GY8C系列智能电容是在智能电气设备全面发展及无功补偿技术的成熟完善的前提下，研制而成的全新一代高智能型无功补偿设备。它 主要由低压电力电容器（一台S型内包含2组共补电容器组或1组大容量的共补电容器组，F型只包含1组分补电容器组），智能测控单元模块， 晶闸管复合投切电路，线路保护单元等集成一体化组成。
智能电容是在智能电器与智能电网（物联网）技术全面发展的基础上研发的全新一代低压无功补偿设备装置。它集成了现代测控，电力 电子，网络通讯，自动化控制，电力电容器等先进技术，合理有效地将智能测控模块、过零投切模块、系统保护模块、网络通讯模块、人机 对话模块及电力电容器等部分组合在了小型一体化的产品中，革命性地替代原来由智能控制器、熔丝、复合幵关或机械式接触器、热继电器、 低压电力电容器、指示灯等散件在柜内和柜面由导线连接而组成的成套自动无功补偿装置，改变了传统无功补偿装置落后的控制器技术和落 后的机械式接触器或机电一体化的投切技术.改变了传统无功补偿装置体积庞大和笨重的结构模式，从而使新一代低压无功补偿设备具有补 偿效果更好、功耗更低、体积更小、节约成本更多、使用更灵活、维护更方便、使用寿命更长、可靠性更高的特点，适应了现代电网对无功 补偿的更高要求。实现了低压无功补偿装置的一体化、智能化、简易化、零投化、多样化、小型化。
技术参数
环境 条件 | 环境温度：-25 ~ 45X; 相对湿度：40°C, 20 ~ 90%; 海拔高度：≤2500m |
电源 条件 | 额定电压：AC220V/380V; 电压偏差：-15% ~ +20%; 功率消耗：≤3VA; 工频频获：45Hz ~ 65Hz 电压波形：正弦波，总畸变率不大于5%; |
测量 误差 | 电压：≤0.5% （80 ~ 120%额定电压范围）； 功率：±1%；功率因数：±0.01； 温度：±1℃； 电流：≤1% （5 ~ 20%额定电流范围）≤0.5% （20 ~ 120%额定电流范围） 最小工作电流（灵敏度）：100mA |
保护 误差 | 电压：0.5%；电流：1.0% 延时：±0.1s；温度：±1℃ |
规补偿参数 | 电容器投切时间间隔：＞60s； 联机回路数：≤32回路 单台无功容量：双回路共补≤（40+40）kvcr,单回路共补w 40kvor,分补≤30kvor |
尺寸 | M 型：外形-184 x480 x461mm；安装-169 x320mm P型：外形-342x78mm（高度随容量）；安装-355 x59mm |

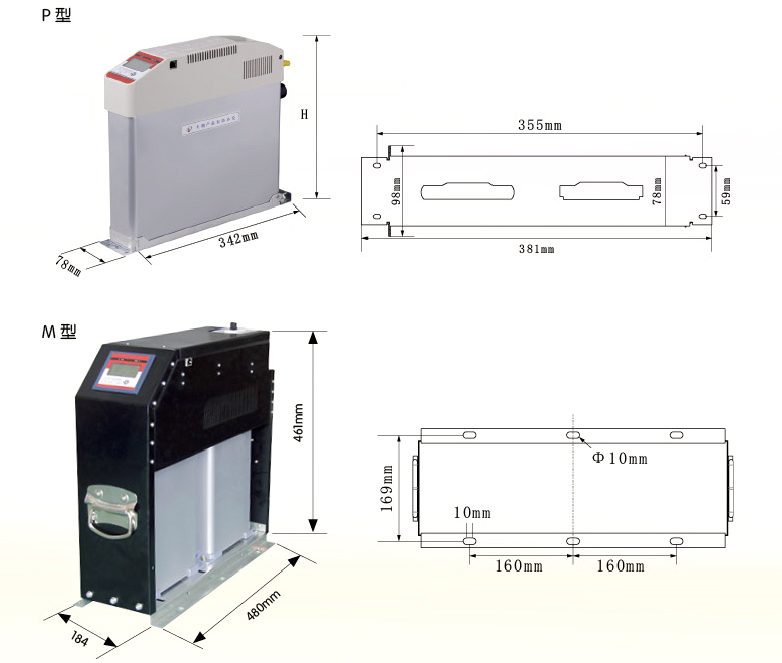

产品尺寸

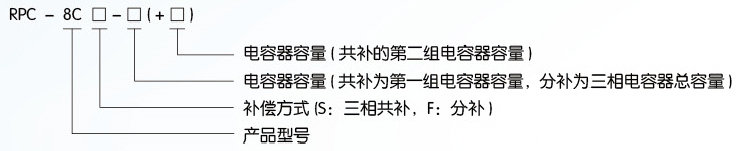

型号说明
注：
1、 额定电压：S型-0.45kV, F型-0.25kV,这个电压值是指电容器的最大耐受电压，不是额定工作电压。
2、 三相共补产品内部最多可含有两组“△”型电容器：P型结构产品含一组时，单台产品为一个回路，最大容量为40kvar； P型结构产品 含两组时，单台产品为两个回路’最大容量为（20+20） kvcr； M型结构产品含有两组，单台产品为两个回路，可选容量为（25+25） kvar ~ （ 40+40 ） kvaro两组容量可不同搭配。
3、 三相分补产品内部含有一组“Y”型电容器，产品结构只有为P型，单台产品为三个回路（ABC三相各一个回路），最大容量为30kvcir。
4、 示例1： GY-8CS-40+30,表示三相共补智能电容，为M型结构产品，总容量为70kvar,电容额定电压为450V,第一回路为40kvar,第 二回路为30kvar。
5、 示例2： GY-8CS-40,表示三相共补智能电容，为P型结构产品，总容量为40kvcr,电容额定电压为450V,共一个回路，为40kvor。
6、 示例3：GY-8CS-20+20,表示三相共补智能电容，为P型结构产品，总容量为40kvar.电容额定电压为450V,第一回路为20kvcr,第 二回路为20kvar。
7、 示例4：GY-8CF-30,表示三相分补智能电容，为P型结构产品，总容量为30kvcr,电容额定电压为250V, A、B、C每相容量各为 10kvar。
产品选型

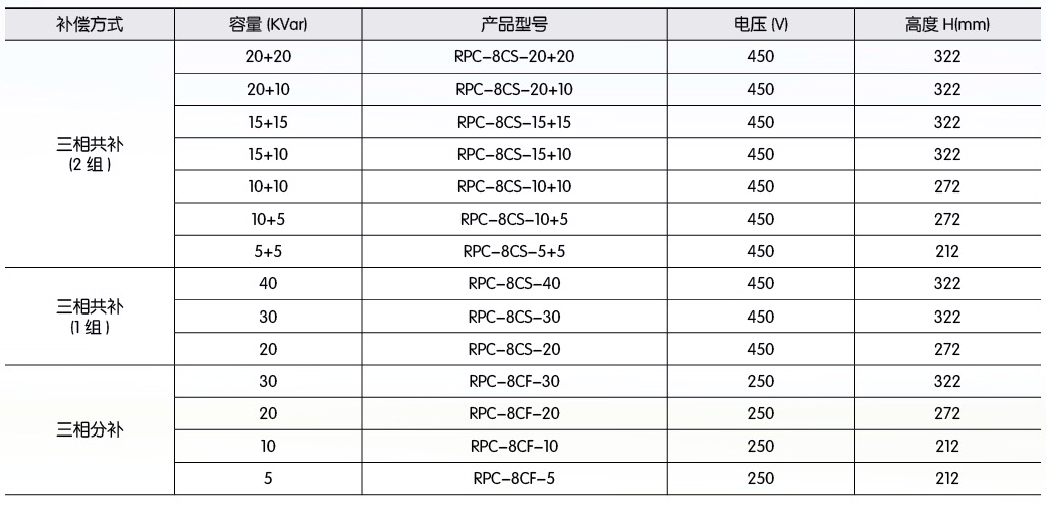

P型结构选型表（底座尺寸:342 x 78mm ）

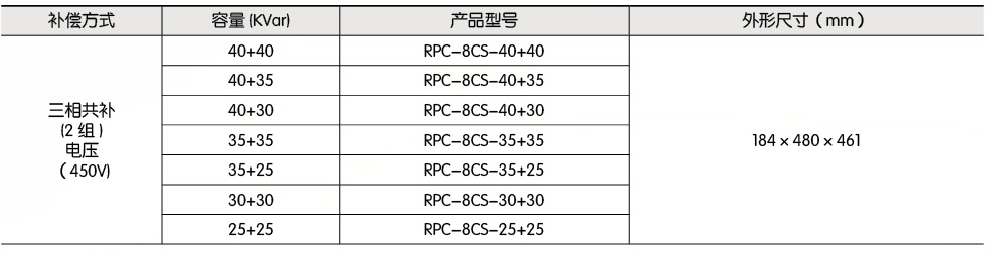

M型结构选型表
选型注意事项：
1、 1组结构装的三相共补智能电容，一台为1个回路；
2组结构装的三相共补智能电容，一台为2个回路；
三相分补智能电容，一台为3个回路，A、B、C三相各1个回路。
2、 每个联机网络系统，总的最多只能容纳32个回路，如超过32个回路，系统将不能正常运行。
3、 如因回路数已满，而补偿容量未达到设计需求，可将部分2组结构装的三相共补智能电容，换成与之总容量相等的1组结构装的三 相共补智能电容，或者在系统总容量保持不变的前提下，可将部分小容量的智能电容换成较大容量的智能电容产品。
4、 为了提高无功补偿的精确性，在条件允许的情况下，尽量使用多种容量搭配的智能电容，尽可能使用小容量的智能电容(系统内 最小的回路容量，即为系统投切时的容量极差)。
5、 举例：总共需要补偿600kvor的共补容量
可行性 | 编号 | 型号 | 数量 | 分析 |
x不可行 | 1 | GY-8CS-20+10 | 20 | 总回路数：2 x 20=40超过了 32回路 |
V可行 推荐 | GY-8CS-40 | 12 | 总回路数：1 x 12+2 x 3+2 x 2=22 未超过32回路 各种大小容量搭配，容量极差为5kvcr | |
2 | GY-8CS-20+10 | 3 | ||
GY-8CS-10+5 | 2 | |||
V可行 不推荐 | 3 | GYRPC-8CS-40 | 15 | 总回路数：1x15=15未超过32回路 容量单一，为大容量 |
6、更多选型实例，可参考后续说明

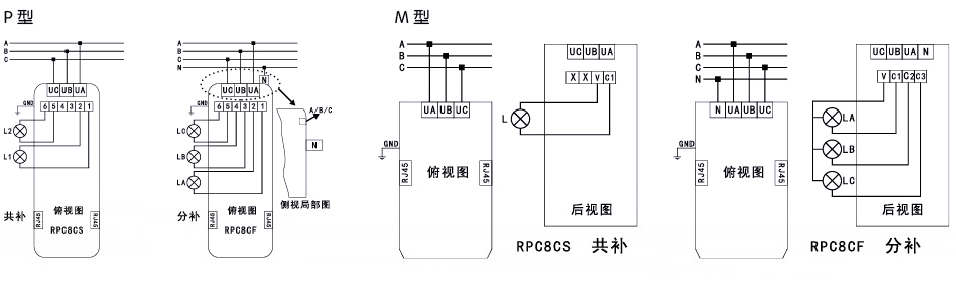

产品安装接线图

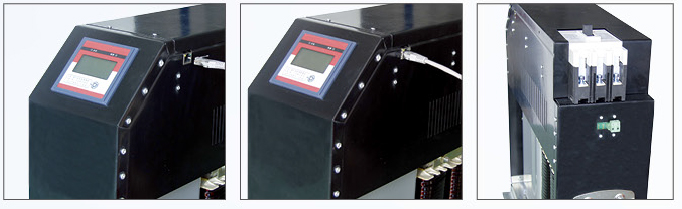

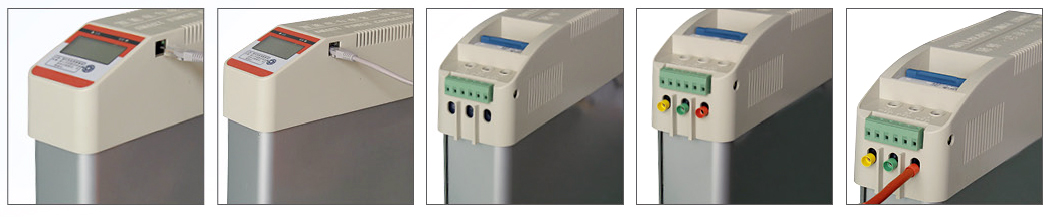

接线端子实物示意图
P型
M型

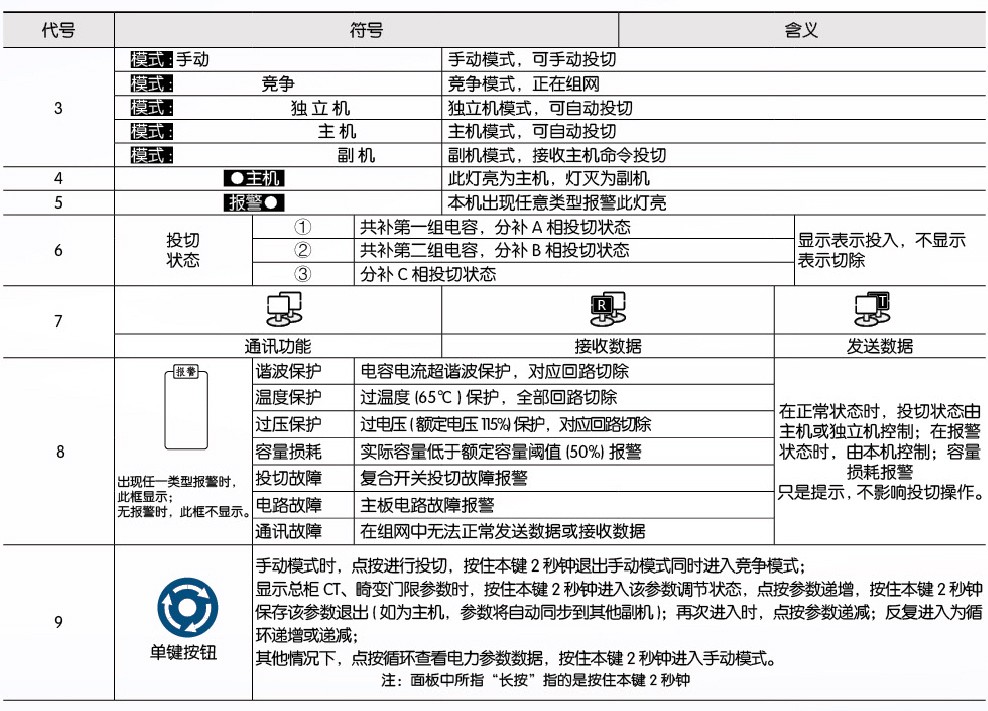

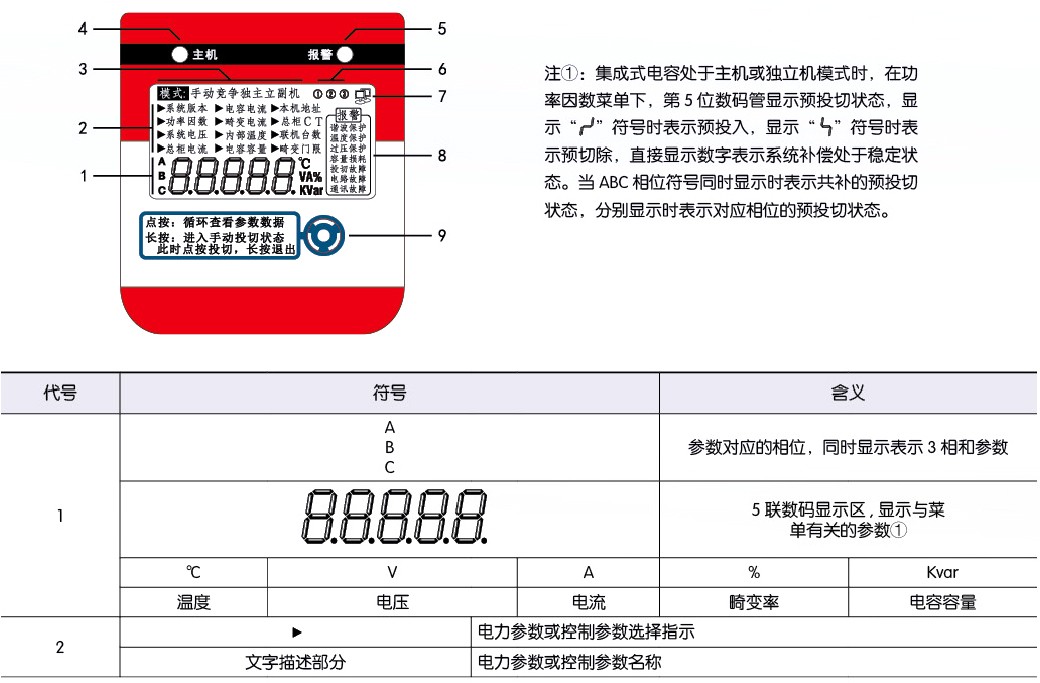

RPC8C 系列产品的人机界面
手动投切电容器
在非手动模式下，按按键约2秒钟可进入手动模式，不同类型的智能电容点击按键投切电容器的顺序是不一样的。再长按按键约 2秒钟可退出手动模式。详细操作见下表。
1）共补电容器
按键约 2秒钟 | 点搜（第n次） | 按键约 2W | ||||||||||
1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 | 10 | 11 | ||
进入 | 投① | 投② | 切① | 切② | 投① | 切① | 投② | 切② | 投① | 切① | 投② | 退出 |
手动 | 12 | 13 | 14 | 15 | 16 | 手动 | ||||||
模式 | 切② | 投① | 切① | 投② | 切② | 重复投切 | 模式 | |||||
注：投1为投入第一组电容器，投2为投入第二组电容器； 切①为切除第一组电容器，切②为切除第二组电容器。 重复投切指的是重复第5、6、7、8次一样的投切顺序。
对于单组电容，点按的投切顺序为：投、切、投、切、投、切
2）分补电容器
按键约 | 点搜（第n次） | 按键约 | |||||||||||||
2秒钟 | 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 | 10 | 11 | 12 | 13 | 14 | 2秒钟 |
进入 | 投A | 投B | 投C | 切A | 切B | 切C | 投A | 切A | 投B | 切B | 投C | 切C | 投A | 切A | 退出 |
手动 | 15 | 16 | 17 | 18 | 19 | 20 | 手动 | ||||||||
模式 | 投B | 切B | 投C | 切C | 投A | 切A | 重复投切 | 模式 | |||||||
注：投A为投入A相电容器，投B为投入B相电容器，投C为投入C相电容器; 切A为切除A相电容器，切B为切除B相电容器，切C为切除C相电容器。 重复投切指的是重复第7、8、9、10、11、12次一样的投切顺序。
模拟空投调试
此功能用于调试现场不具备电容器实际投入条件的情况。
1） 单机空投调试
1-1）未上电时（如处于上电工作状态，请关闭电源）,按住按键不放；
1-2）合闸上电，约2秒钟后松幵按键，此时进入空投状态；
1-3）竞争结束后进入独立机模式，或按住按键2秒钟进入手动模式，此时数码管最后一位后面的小数点处于频闪状态（表示本机系统处于模 拟空投状态），自动或手动投切，都是空投（不会实际投入电容器），但可查看屏幕显示判断回路是否投入或切除；
1- 4）断电后，下一次重新上电如不按按键，系统将不会进入模拟空投状态。
2） 联机空投调试
2- 1）关闭所有集成式电容；
2-2）分别对每一台集成式电容进彳亍1-1）与】-2）的操作，使全部集成式电容进入模拟空投状态；
2-3）竞争结束后，每一台集成式电容的数码管最后一位后面的小数点处于频闪状态（表示处于模拟空投状态）,主机按需进行投切控制，此 时的控制投入为空投，可查看屏幕显示判断回路是否投入或切除；
2-4）断电后，下一次重新上电如不按按键，系统将不会进入模拟空投状态。
