BSMJ自愈式并联电容器

概述

本公司生产的自愈式低电压并联电容器，采用目前国家先进的锌铝复合金属化膜，引进国外先进的生产工艺、技术及日本、韩国的先进设备，严格按国际GB/T12747-2004及国际标准IEC60831-1 (1996)生产。主要用于低电压电网提高功率因数，减小无功损耗改善电压质量。

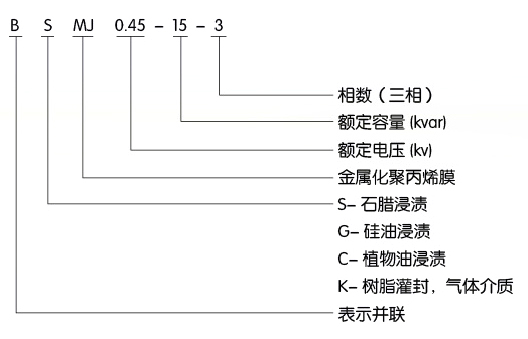

型号及其含义

使用条件

室内使用

温度类别：-25°C ~50°C

湿度：＜ 85%

海拔高度：＜ 200m

安装场所：无有害气体和蒸汽，无导电性或爆炸性尘埃，无剧烈振动。

通风散热：设置两个以上的电容器时’间距＞ 50mm以上。夏季温度较高时应采取有效的散热措施。

特点

1、 体积小、重量轻：由于使用金属化聚薄膜新材料作为介质，体积、重量仅为老产品的1/4或1/5

2、 损耗低：实际损耗角正切值低于0.10%,所以电容器自身能耗很低，发热小，温升低，工作寿命长，节能效果更佳。

3、 优良的自愈性能：过电压所造成介质局部击穿能迅速自愈，恢复正常工作，使可靠性大为提高。

4、 安全性：内装自放电电阻和保险装置。内装自放电电阻能使电容上所储的电能自动泄放掉，当电容器发生故障时，保险装置能及 时断幵电源，避免故障的进一步发展，确保使用安全。

5、 不漏油：本电容器采用先进的半固体环保型浸渍剂，滴熔点高于70^,在使用过程中不漏油，避免了环境污染，电容器也不会因 漏油而失效。

技术参数

额定电压:250VAC 400VAC 450VAC 525VAC 690VAC

额定容量：1~100kvar

容量允差：-5~+10%

损耗角正切值：W 0.15%

极间耐电压：2.15Un.2s

极充间耐压：3KV(AC)10s & 3. 6KV(AC)2s

绝缘性：极充间500VDC1分钟大于1000MQ

最高过电压：额定电压的110%最高过电流：额定电流的130%

自放电特性：断幵电源后3分钟内，剰余电压降到50V以下

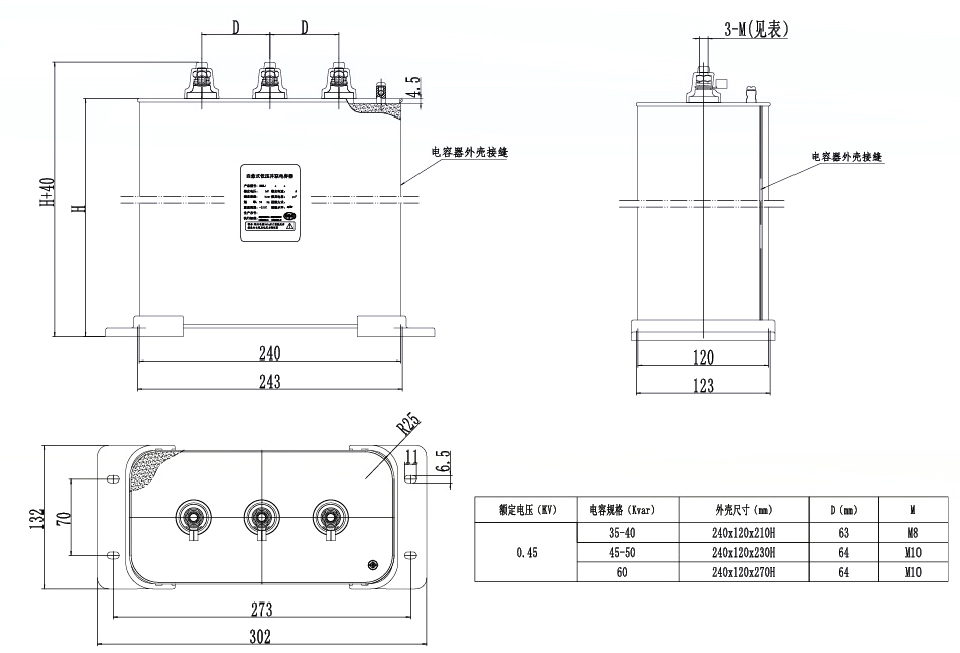

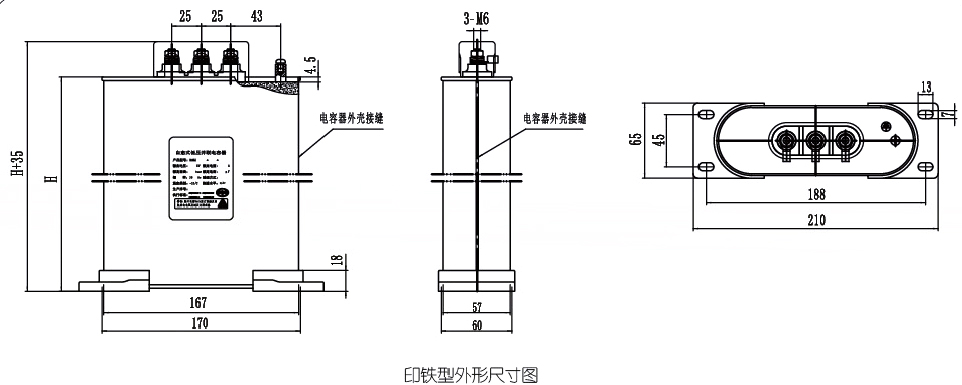

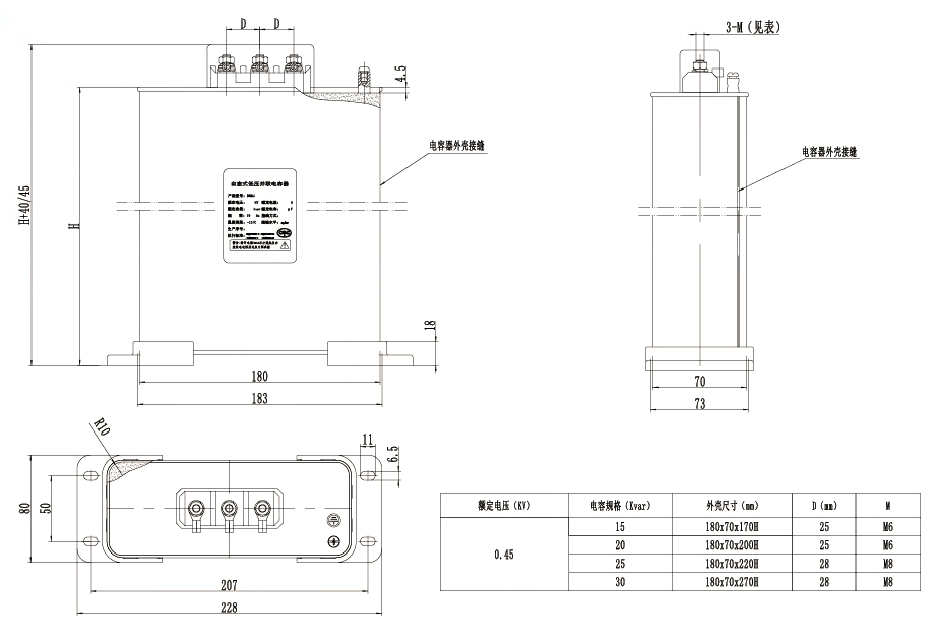

外形及安装尺寸

常用规格及尺寸

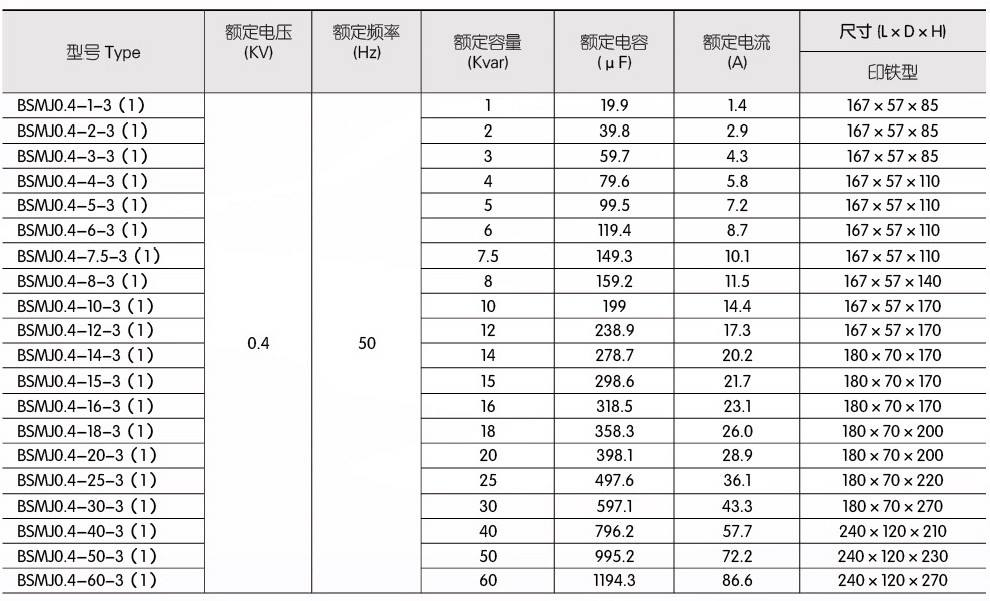

0.4KV系列(0.4KVSERIES)

表内尺寸为参考值，可根据用户要求进行设计。

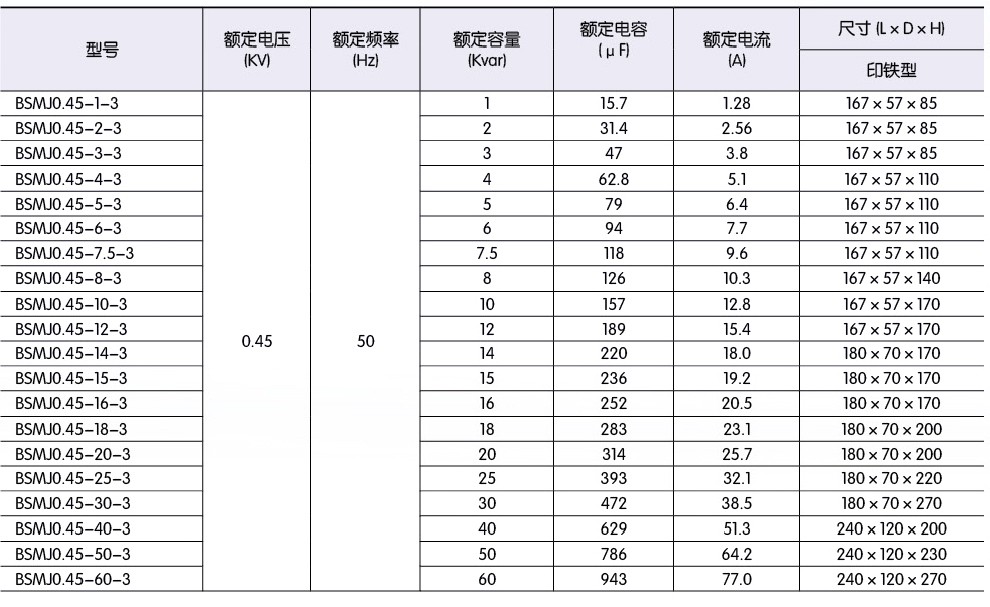

BS/VU0.45KV 系列

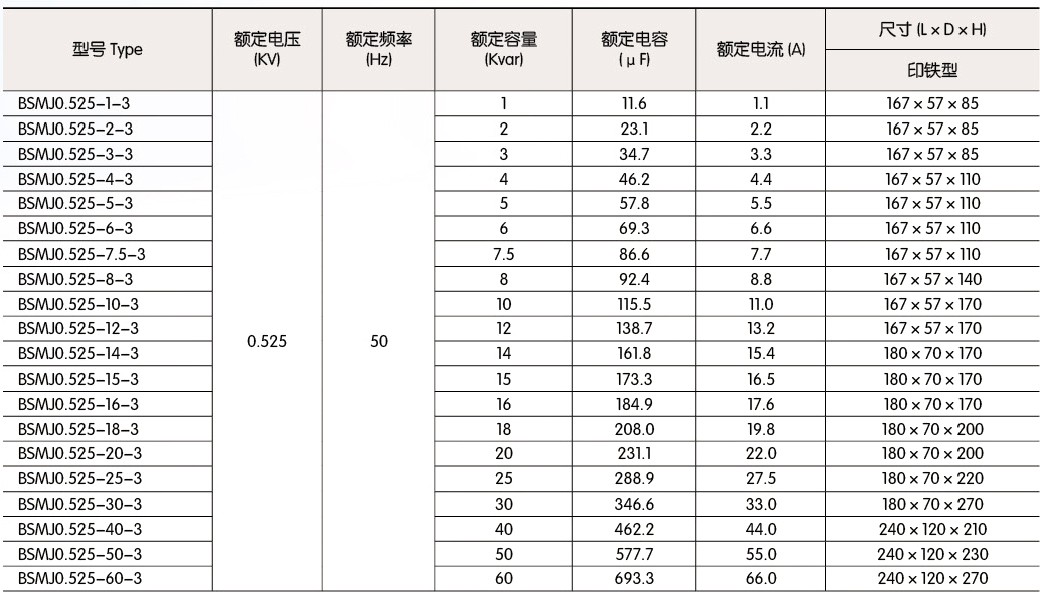

0.525KV系列(0.525KVSERIES)

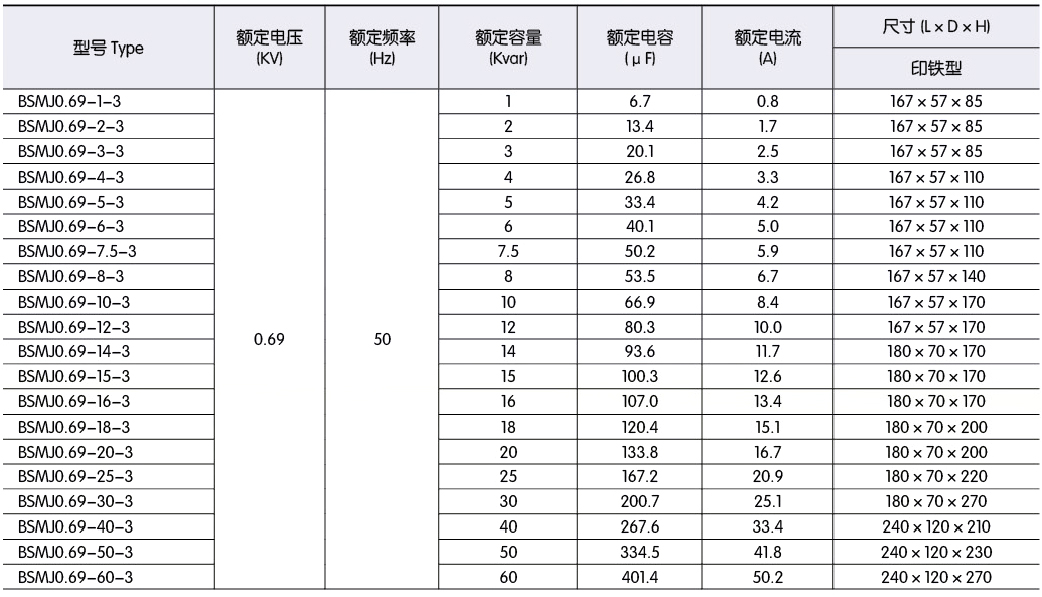

0.69KV系列(0.69KVSERIES)
