BSMJ自愈式分相并联电容器

概述

随着无功补偿技术的发展，对于三相不平衡负载，可采用三相分别投切电容器的方式，分相补偿无功功率。这样是补偿精度更高, 节点效果更佳。为此，分相补偿并联电容器，其外壳没有中性点引出接线端子，可方便地实现电容器的分相投切。

该产品的主要特点，技术指标、使用条件、外形及安装尺寸均参见本公司BSMJ系列自愈式低并联电容器的相应条件和参数。

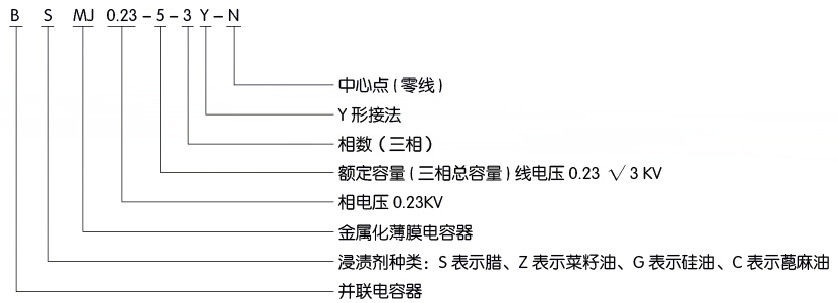

型号及其含义

结构及接法

1、 三个单相电容器，接成Y-接中性点引出(标注N端子)，即构成三个单相共体电容器。使用时，AN、BN、CN各为独立单元。

2、 各独立单元各自接有放电电阻。

3、 任意独立单元的损坏都接有过压回升隔离装置可以可靠断幵。

注：分相补偿当然也可以用三个单相独立单元的电容器。此节三个单相共体电器具有：占用体积小，使用方便的特点，深得用户青睐。

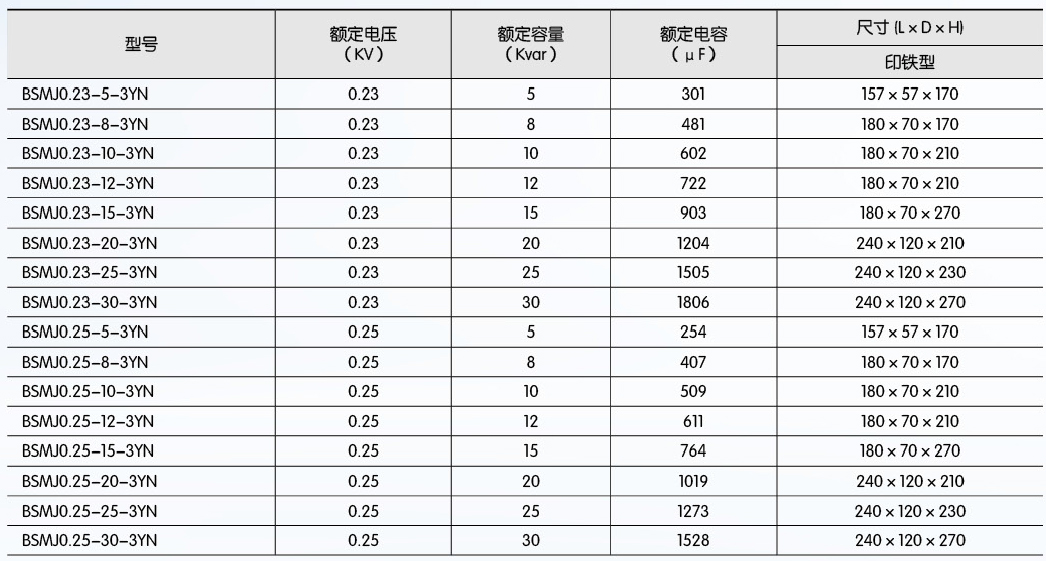

技术参数

注：其它特殊规格型号产品根据用户要求供货。

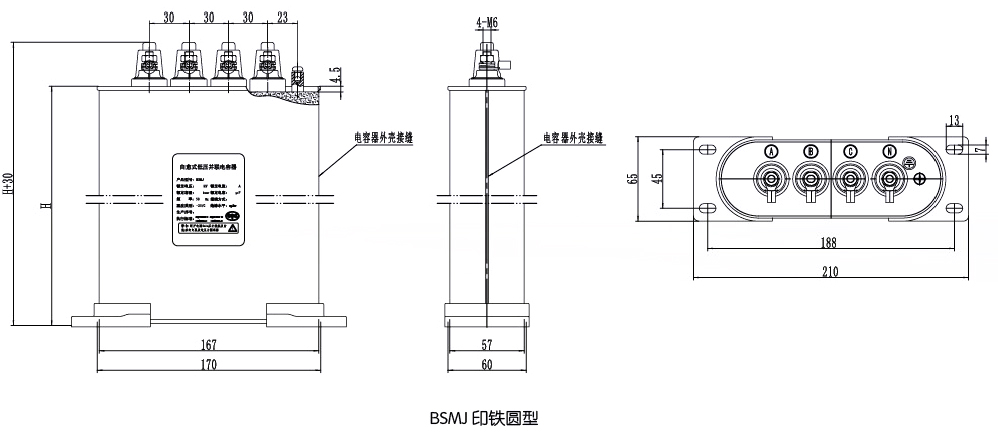

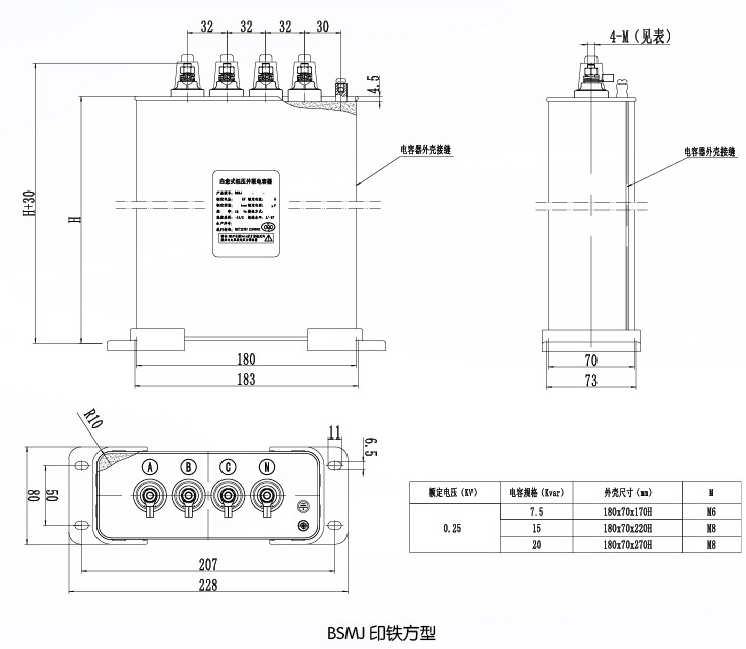

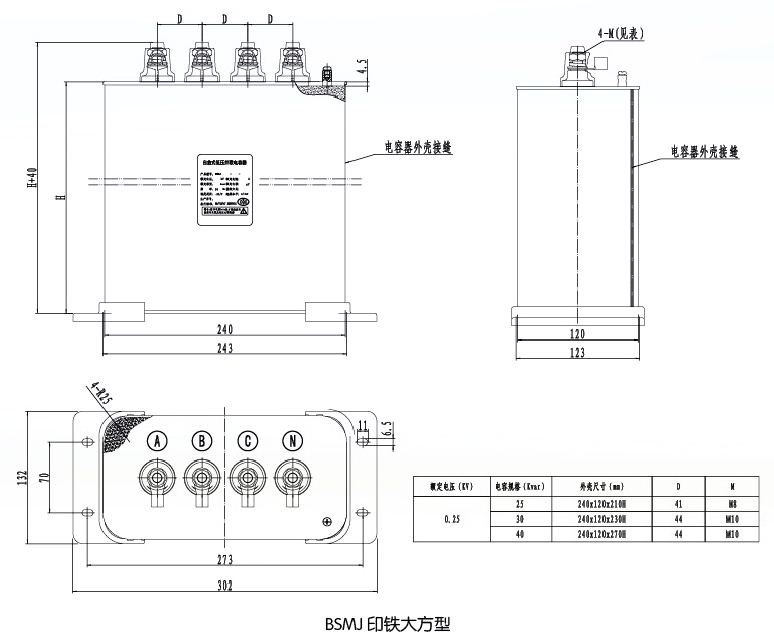

外形尺寸
