CKSC型高压串联电抗器

概述

该产品与并联电容器相串联，具有补偿电网无功功率、提高功率因数、抑制谐波电流、限制合闸涌流等功能，应用于电力系统、电力化 铁道、冶金、石化等较高防火要求.电磁干扰要求和安装空间有限的城网变电站、地下变电站和微机控制变电站等场所。

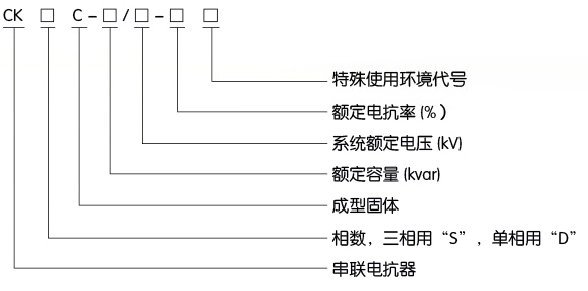

型号及其含义

结构特点

°铁芯采用优质进口硅钢片，芯柱经多个气隙分成均匀小段，气隙采用环氧布板作为隔绝，以保证气隙在长期运行下而不发生变化。

°铁芯端面采用优质硅钢片端面胶，使硅钢片牢固地结合在一起，大大减小了运行时的噪音，并具有较好的防潮防尘性能。

°为环氧浇注型，线圏内外敷设环氧玻璃网格布作增强，采用F级环氧浇注体系在真空状态下进行浇注.该线圏不但绝缘性能好，而 且机械强度高，能耐受大电流｝中击和冷热冲击而不幵裂。

°环氧浇注线圏不吸水、局部放电量低，可在恶劣环境条件下安全运行。

°线圏上下端部采用环氧垫块和硅橡胶防震垫，有效减小了线圈运行时的震动。

环境条件

°海拔高度不超过1000米。

°运行环境温度-25°(：~+45丁，相对湿度不超过90%。

°周围无有害气体，无易燃易爆物品。

°周围环境应有良好的通风条件。

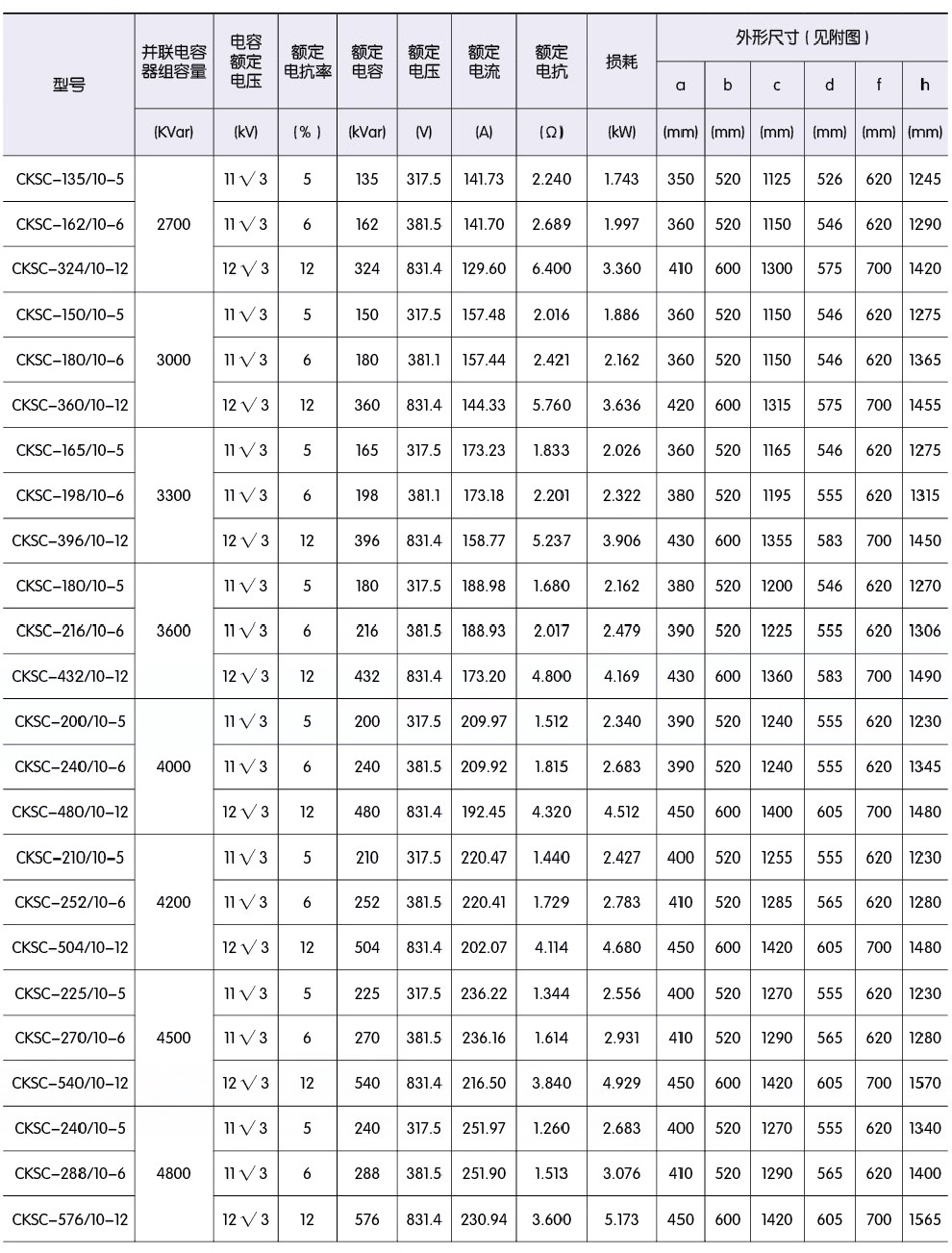

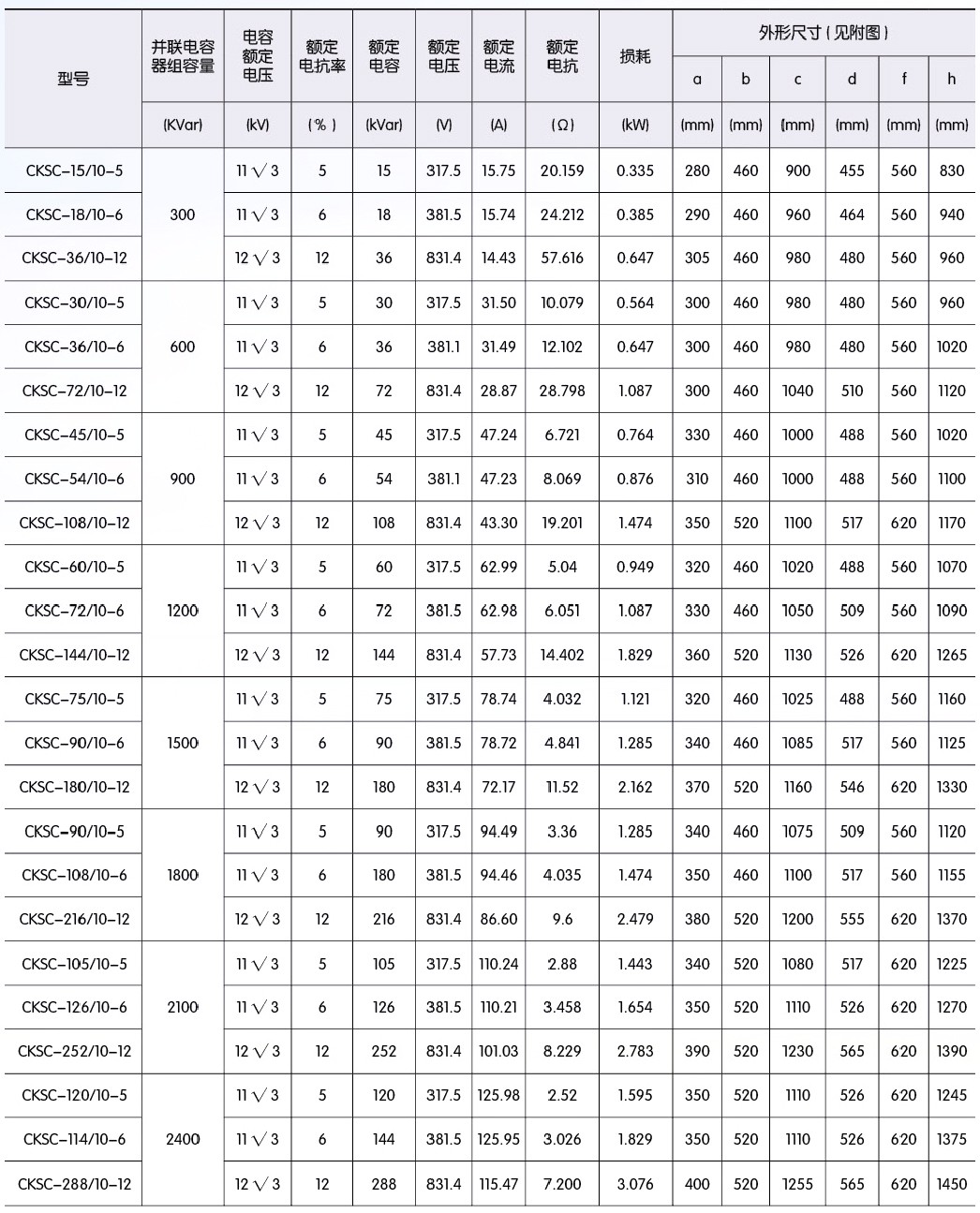

性能参数

1、 干式电抗器比传统由浸式电抗器、空心电抗器的体积要小，具有重量轻，占空间小、结构简单、安装方便等特点。

2、 耐湿等级达到F级(155T);正常运行时，干式铁芯电抗器的铁芯和线圈温升均不超过90K。

3、 干式铁芯电抗器能在1.35倍额定电流下长期运行。

4、 干式铁芯电抗器的噪声不大于国家标准。

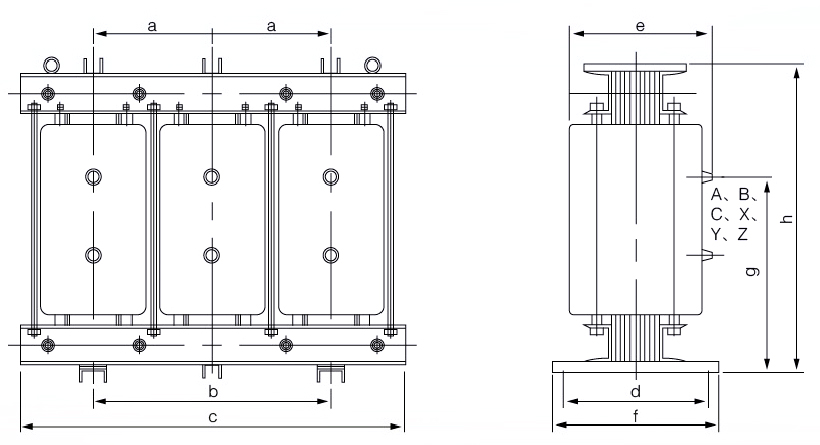

产品外形图
